产品概述：

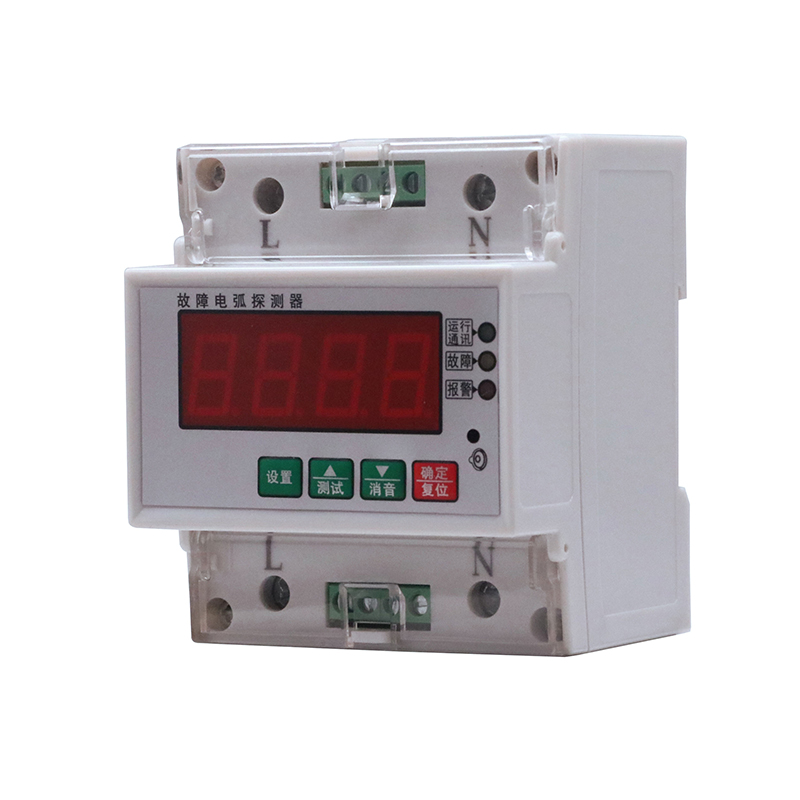

本产品为故障电弧探测器，是一种独立式的故障电弧火灾探测器，具有体积小、功能多、可靠性强、安装方便等特点。该产品可以对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时，可以进行现场的蜂鸣器发出报警声，点亮黄色故障灯，输出脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

技术参数：

本产品可供操作的按键有"设置”键、“▲”键、“▼”键、“确认”键，其中“设置”键包含各种选项功能，“▲”键和“▼”键具有上翻下翻或改动参数的功能，“确认”键对操作或设置进行确定的按键。具体操作过程如下：

按“设置”键，进入设置界面，界面里有4个功能选项：

参数测量、报警查询、故障查询、参数设置。

可以精准判断每一相线上的正常电弧和故障电弧。检测到故障电弧时，发出声光报警，同时向监控设备发送报警信号，并且将故障点的位置信息传送至监控设备，定位故障的区域；

消音/测试功能

消音功能：消除报警声音；当产品检测到故障电弧后，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键3秒，产品进入报警状态，按下复位按键将产品切换至正常工作状态。

复位功能

本产品具有复位功能；如果产品检测到线路中故障电弧后，发出声光报警。当排除线路中产生故障电弧原因后，可以通过按复位按钮来对产品进行复位操作，来消除产品报警状态。

通讯功能

本产品可以通过RS485串口总线与上端消防控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端消防控制系统对下端故障电弧探测器进行报警复位实现了智能统一控制管理。（通讯协议见技术文件）

消防联动功能

本产品具有消防联动功能，需与分励机构类产品配套使用。产品上有继电器输出口（如接线图标识的脱扣位置），当产品检测到线路中故障电弧时，发出声光报警，继电器输出口的两通道导通，与产品继电器输出口连接的外部分励脱扣机构类产品因导通而切断电路；当消防控制系统发出消防指令时也可通过本设备给连接的外部分励脱扣机构类产品进行脱扣，实现消防联动的作用。
