产品概述：

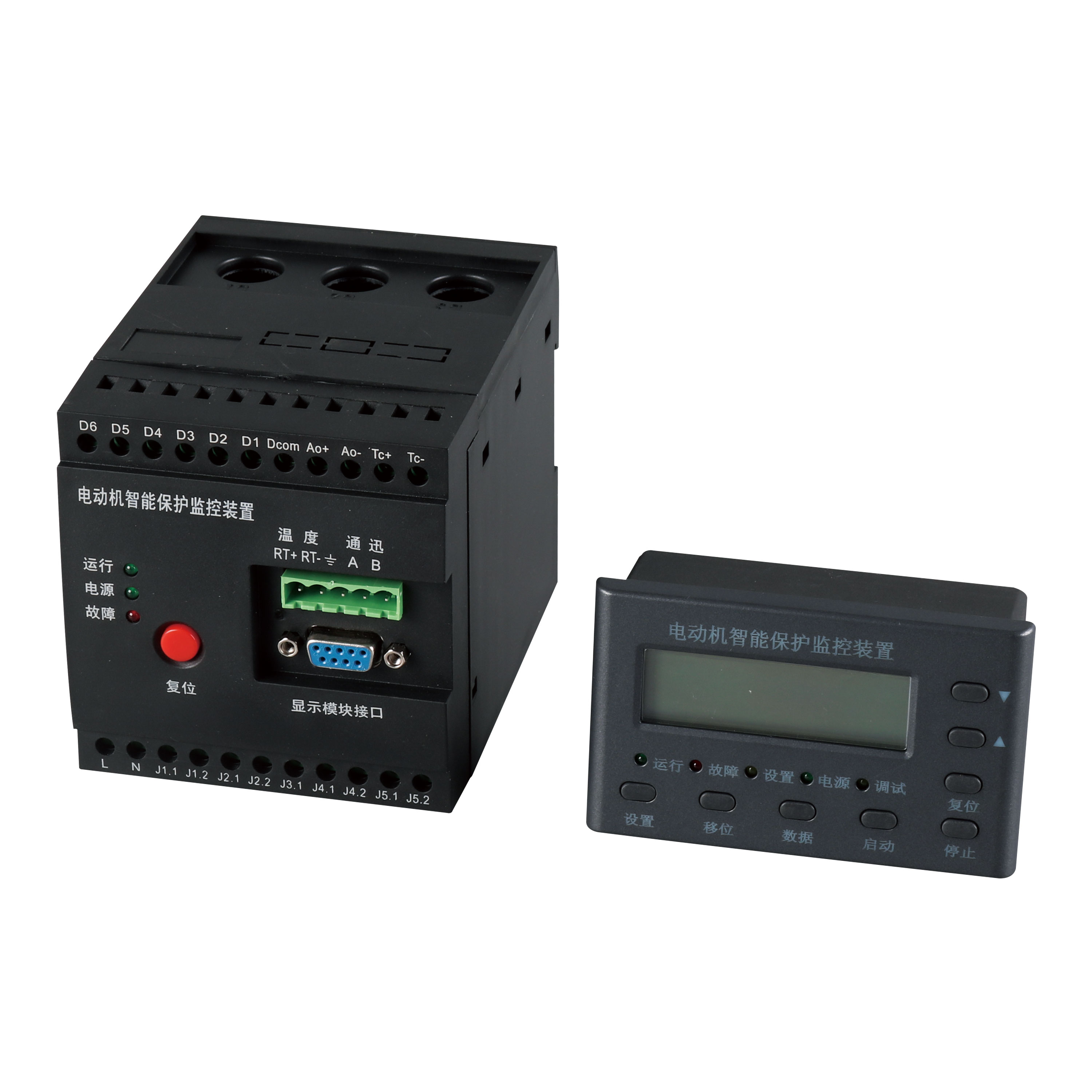

电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将先进的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。保护功能：短路、堵转、接地、不平衡、缺相、过载、欠载、过压、欠压、欠功率、tE时间保护、起动加速超时等多种数字式保护功能。控制功能：可提供4路可编程继电器输出，满足直接起动、双向起动、星、三角起动、自藕压降起动、电阻压降起动等起动方式。扩展功能：R485通讯、4-20mA模拟量电流输出、晃电自起动、可编程开关量、PTC保护、有功功率、无功功率、三相电压、功率因数、模拟量输入保护等。精度：三相电流精度优于1.0***，4-20mA电流输出精度优于0.3***FS，零序互感器技术参数：37.5mA/22mV。

技术参数：

1、保护功能：对三相电流过流保护、工作电压保护、漏电保护、三相不平衡保护、断相保护、堵转保护、短路保护、欠载保护保护、启动超时保护、接地故障保护、接触器状态的实时监测保护。各种功能具有相互独立，相互之间操作互不影响。

2、控制功能：直接起动、直接旁路起正反转起动、星三角起动、变压器自耦起动、软起动器起动、远程起动、多方起动控制。

3、显示监测：运行状态、三相电流、电压、漏电电流、故障信息等

4、设定功能：可对额定电流设定、启动时间设定1-250、启动方式设置、启动方式转换时间的设置、通讯地址1-255、过载保护的设定、堵转保护、不平衡保护、接地保护、短路保护、漏电保护、欠载保护、过压保护、欠压保护、20MA对应值的设定、温度保护、模拟量保护的设定、外部故障、控制继电器J2、控制继电器J3、控制继电器J4、。

5、电流规格

保护器的电流规格分为以下：1A、6.3A、25A、63A、100A、250A、630A。电流小于100A时，电机电缆线可直接穿过保护器自带的电流互感器，当电流大于100A时采用外置的电流互感器，电机电缆线穿过外置的电流互感器，互感器输出的二次线穿过保护器自带的电流互感器。
