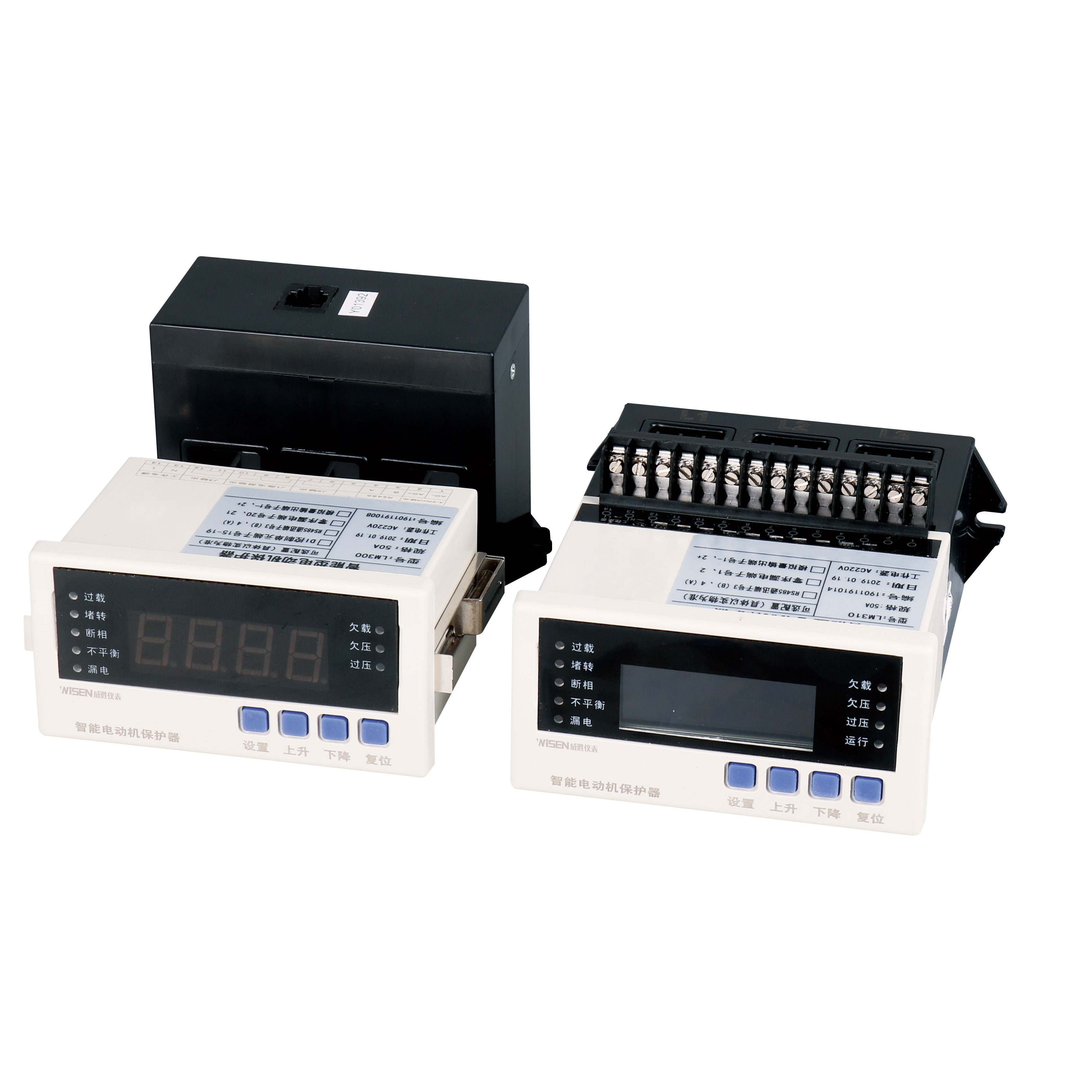

产品概述：

电动机保护控制器采用最新的DSP数字运算内核和24位高精度AD采样，具有抗干扰能力强、采样精度高、报警/故障判断准确、工作稳定可靠、体积小巧、中文菜单、易操作、网络化等优点。具有一般交流电动机所需的多种保护功能、晃电自启动功能和直接起动控制功能。正常运行时LCD中文液晶显示屏，清晰、直观的指示电动机的运行状态及工作电流和电压；报警或故障保护动作后，显示界面自动点亮背光并显示报警/故障信息，方便现场维护人员查找事故原因，以便快速的对设备作检查维修。产品具有RS485远程通讯接口、直流4～20mA模拟量输出，方便与PCL、DCS等组成网络系统，实现电动机运行的远程监控。

技术参数：

■ 壳体采用100***纯PC+ABS工程塑料，耐候性强；

■ 面框尺寸96×48mm，盘面安装密度高，适合各种抽屉柜；

■ LCD高清中文液晶显示屏，视角更宽、显示更直观、按键操作更方便；

■ 具有堵转、起动超时、过载、过流、欠载、缺相、零序（漏电）、tE时间、过压、欠压等保护功能，保护定值

和时间单独设定；

■ 独特的“抗晃电”即晃电自启动功能，适于连续运行要求较高的设备，在短时停电后按设定时间自动重起动；

■ 非纯保护时，具有直接起动控制功能，可选择脉冲控制起动和电平控制起动；

■ 电流、电压测量精度为1级，量程范围覆盖电动机起动电流范围且线性度好；

■ 电动机保护等级为5级，满足继电保护要求，保护可靠动作、无误动、拒动；

■ 零序（漏电）电流采样三相电流矢量算法，接地故障检测无需外接零序电流互感器；

■ 集多种功能于一体，具有电流表、电压表、热继电器和时间继电器等功能；

■ 直流4～20mA的模拟量输出，可设置对应电动机三相电流、零序电流、三相线电压；

■ 具有RS485通讯接口，采样标准Modbus-RTU从站规约，方便与自控系统联网。
